Este circuito se encontró en una publicación de 1988. Puede generar una tensión negativa de 3 V a partir de una entrada de 5 V. Se puede hacer la misma configuración con circuitos oscilantes CMOS, generando tensiones más altas. La corriente es muy baja, solo sirve para la polarización.

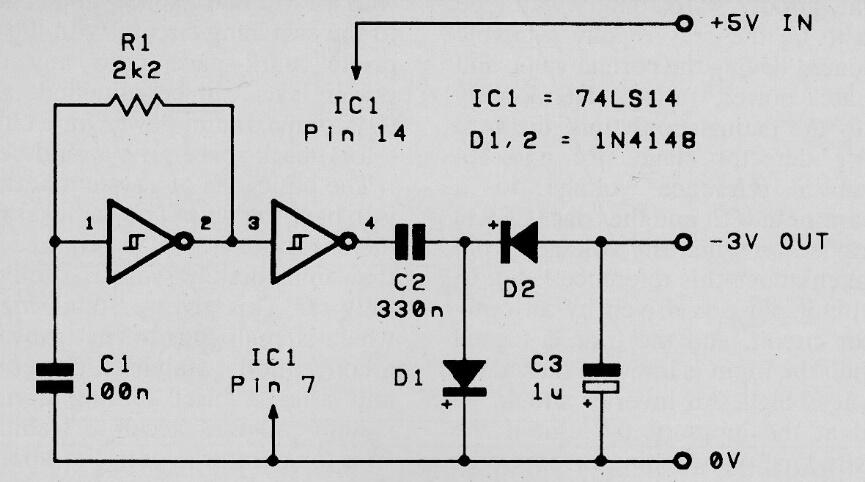

Generador de polarización negativa | Haga click en la imagen para ampliar |
