Se pueden obtener frecuencias de 1 a 10 MHz con un pequeño ajuste del capacitor variable en un rango estrecho, utilizando este circuito. El transistor puede ser BC548 o 2N2222. El circuito se obtuvo en una publicación inglesa de 1980. El capacitor variable es del tipo de dos secciones que se encuentran en las radios antiguas. El condensador de salida tiene de 1 a 10nF dependiendo de la frecuencia de la señal de salida. Una variación de este circuito se encuentra en CIR18287S.

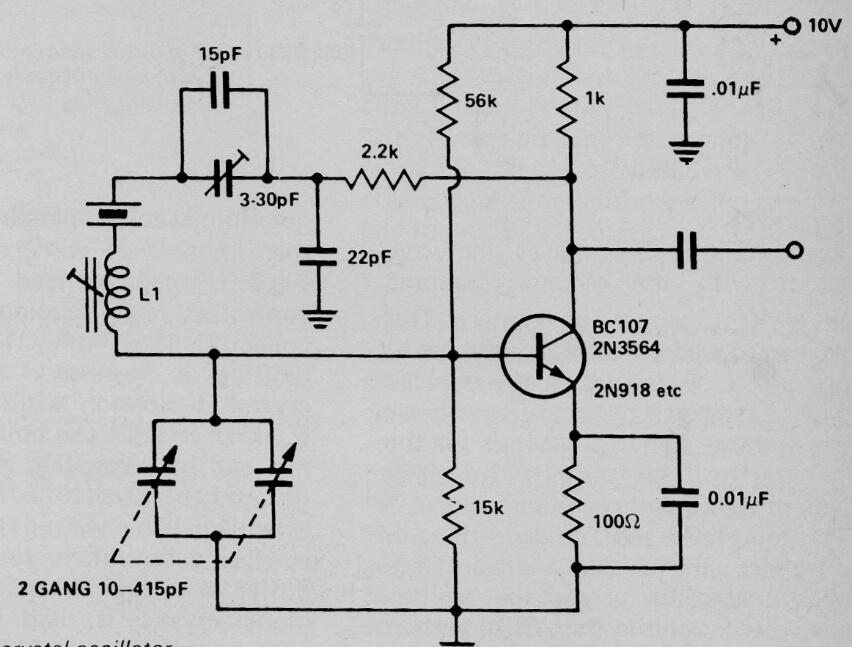

Oscilador de cristal de frecuencia variable | Haga click en la imagen para ampliar |
