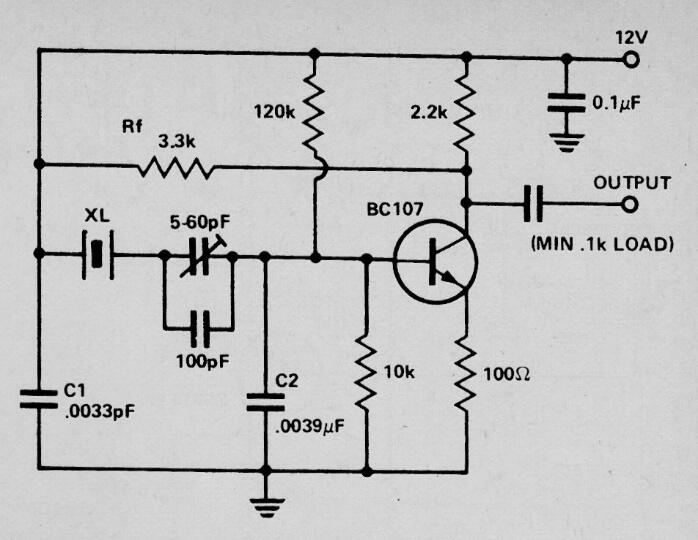

Este circuito genera señales en el rango de 50 kHz a 1 MHz con una forma de onda rectangular. El circuito es de una publicación inglesa de 1980. El transistor puede ser BC548 o 2N2222. Los capacitores deben ser cerámicos y la fuente de alimentación puede ser de 9 a 12 V. El capacitor de salida debe ser de 1 nF a 4.7 nF, obteniéndose experimentalmente.
Oscilador LF paralelo con XTAL | Haga click en la imagen para ampliar |
