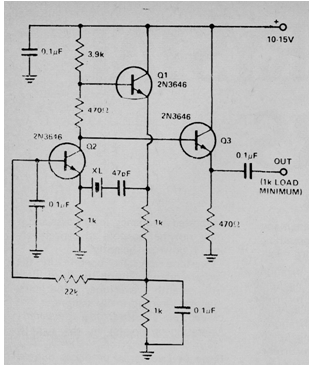

Este oscilador controlado por cristal puede generar señales desde 100 kHz hasta más de 30 MHz. Los transistores pueden ser BC548 o 2N2222. El circuito es de una publicación inglesa de 1980 y todos los capacitores deben ser de cerámica. La fuente debe tener tensiones de 10 a 15 V y la carga mínima es de 1 k.
Oscilador de cristal con acoplamiento de emisor
