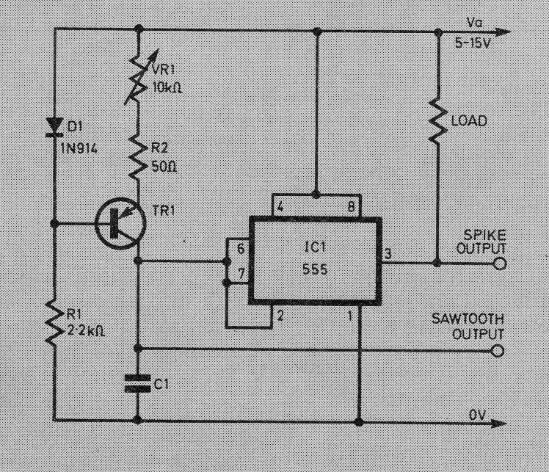

Este circuito genera señales cuya frecuencia depende de C1. Se pueden utilizar valores entre 1 nF y 10 uF. El circuito es de una publicación inglesa de 1976, pero se puede montar con un BC558 en la versión más moderna. La carga debe tener un máximo de 50 mA, y si se excitan cargas más grandes, se debe usar un paso de amplificador. La salida de diente de sierra necesita amplificación según el uso.
Generador de diente de sierra
