Esta es una configuración de amplificador de audio tradicional con transistores Darlington complementarios. El transformador de alimentación debe ser de 30 V x 2,5 A y solo requiere rectificación y filtrado. El circuito requiere un diseño bien planificado dadas las corrientes y la presencia de señales. Los transistores de salida deben estar equipados con excelentes disipadores de calor. Encontramos el circuito en una publicación de 1984. La sensibilidad de entrada es de 350 mV y la corriente de reposo de 40 mA con una respuesta de 10 Hz a 80 kHz y una distorsión de solo 0.05%.

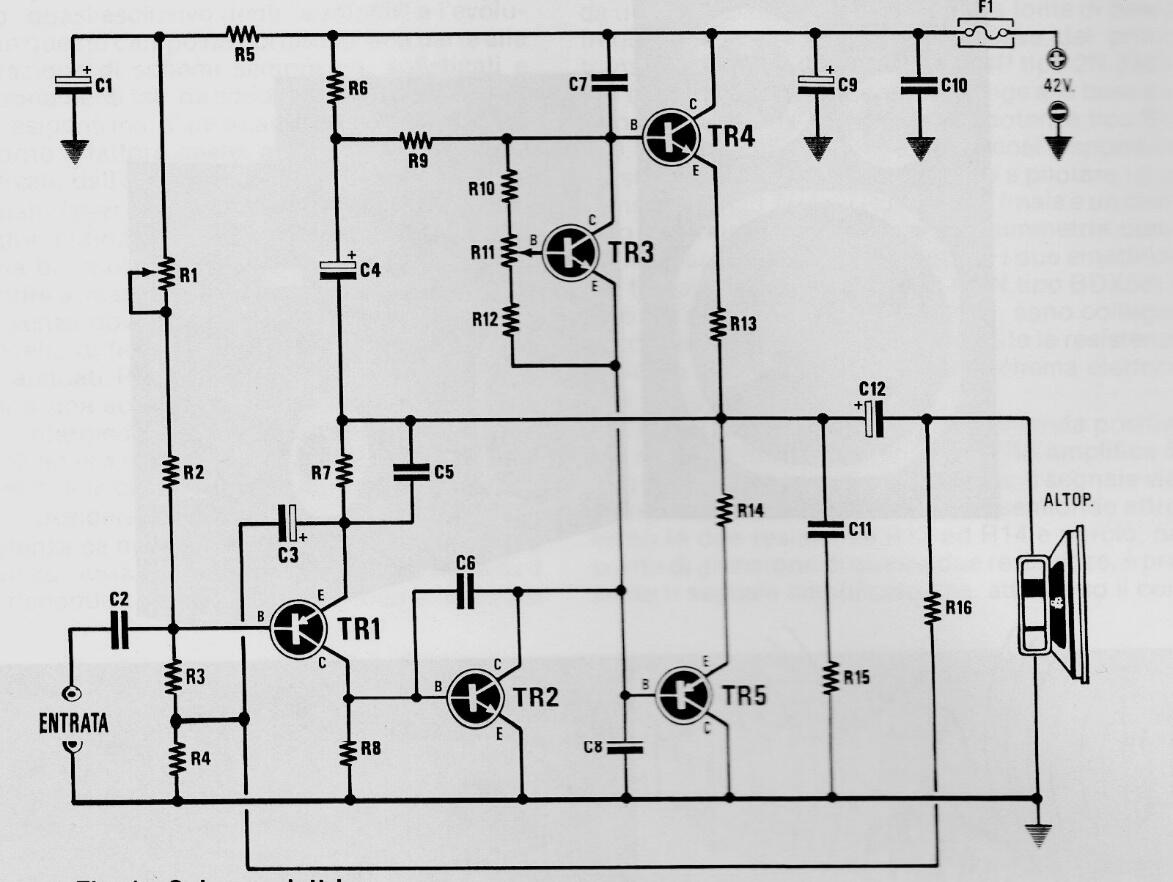

Amplificador Darlington de 30 W | Haga click en la imagen para ampliar |
