Montar un osciloscopio es el sueño de muchos de nuestros internautas, aunque se topa con numerosos obstáculos. Pero si se supera el más grande, que es el que está obteniendo el tubo de rayos catódicos, con la ayuda de sobras, por ejemplo, el diagrama que damos a continuación puede servir como punto de partida, cambiando los transistores pueden equivalentes más modernos. El circuito es de una revista argentina Radio Chasis Televisión de 1973. L4 y L5 son bobinados de alta tensión según el tubo, teniendo en cuenta la existencia de un circuito multiplicador de tensión para el ánodo acelerador. La frecuencia máxima mostrada no es la más alta, solo 300 kHz.

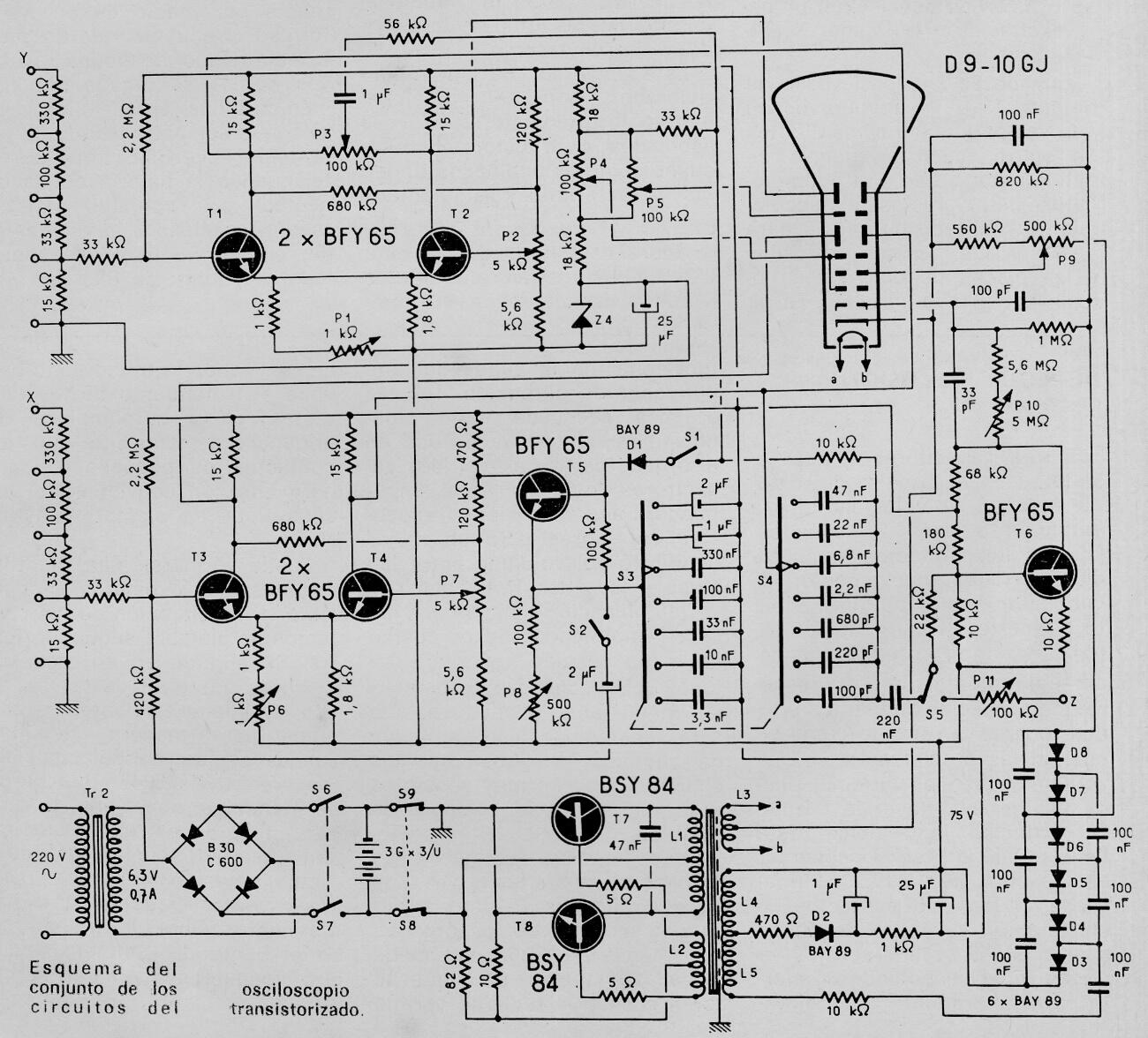

Osciloscopio transistorizado | Haga click en la imagen para ampliar |
