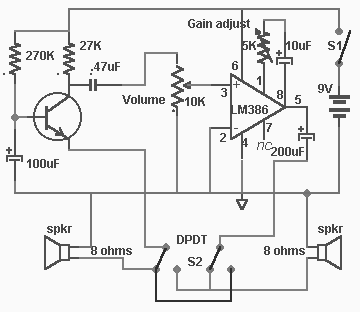

Este circuito es bastante sencillo de montar, ya que se ha encontrado en una publicación estadounidense tradicional. El transistor puede ser un BC548 y la alimentación también se puede hacer con un voltaje de 6 V desde la fuente o la batería. Los cables de los altavoces de 8 ohms, que también funcionan como micrófonos, deben tener un máximo de 15 metros. El interruptor S2 actúa como un interruptor para hablar-escuchar y S1 enciende y apaga la alimentación. Es un circuito ideal para ser utilizado como portero electrónico. El condensador de 200 uF se puede reemplazar con el valor comercial de 220 uF.



Intercomunicador con LM386
Intercomunicador con LM386
