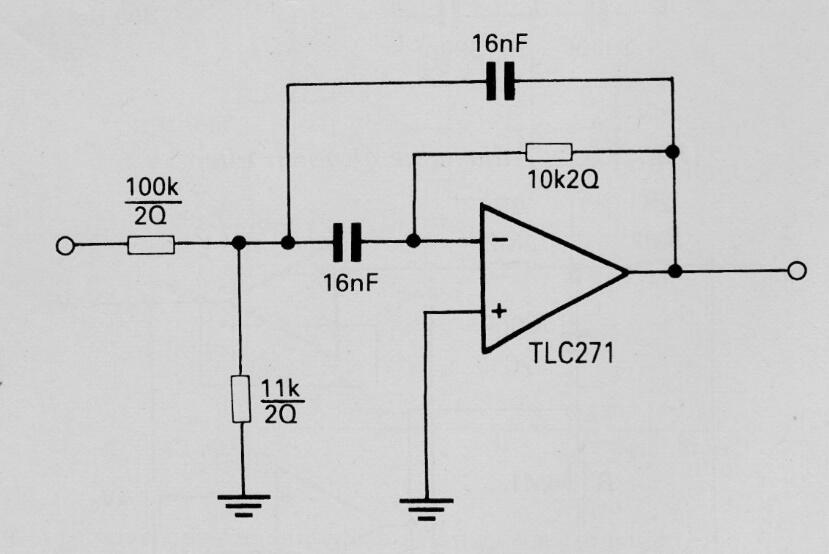

Este circuito es del Linear Circuits Applications de Texas Instruments de 1986. Es un filtro sintonizado a 1 kHz con una Q = 8, utilizando el amplificador operacional TLC271. Se pueden utilizar otros amplificadores como el CA3140 y la fuente debe ser simétrica. Vea la sección de matemáticas para electrónica sobre cómo calcular los componentes.
Filtro de paso de banda de 1 kHz | Haga click en la imagen para ampliar |
