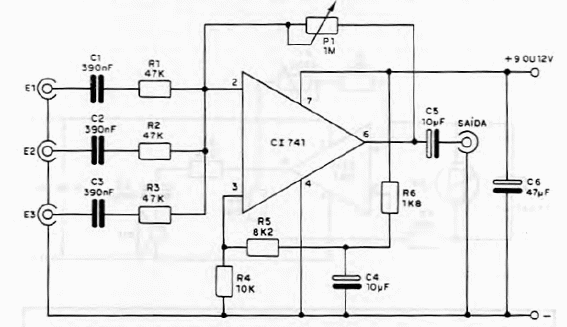

Este mezclador de 3 entradas o mezclador de audio utiliza el circuito integrado 741 y se pueden agregar más entradas. La ganancia se ajusta en P1 y la alimentación se puede realizar con tensiones de 9 a 12 V. El consumo es bajo y la salida de baja impedancia puede excitar la entrada de la mayoría de los amplificadores. Los cables de entrada y salida de audio deben estar blindados. Se deben montar dos unidades idénticas para una versión estéreo. La fuente puede ser común. Vea otros circuitos mezcladores en el sitio web.
Mezclador con 741
