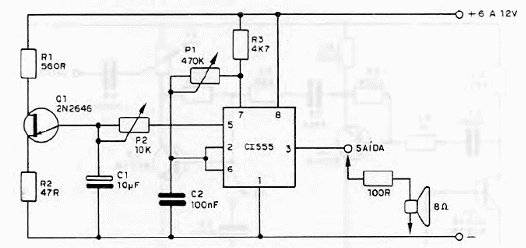

Esta sirena combina lo antiguo (UJT) con lo moderno (555). El tono producido en el altavoz se modula de una manera determinada por el ajuste de P1. P1 ajusta la frecuencia del tono principal. La salida se puede conectar a un pequeño altavoz con el único fin de demostrar el funcionamiento. Es mejor conectar la salida a una etapa de amplificación, como las que se encuentran en este sitio. El circuito se puede alimentar con tensiones de 6 a 12 V. Los condensadores C1 y C2 se pueden cambiar en un amplio rango de valores para modificar los efectos de sonido obtenidos. Visite el sitio web para ver otras configuraciones de sirenas interesantes con el 555 y el 2N2646.
Sirena de tono variable
