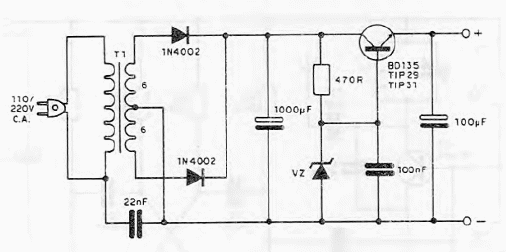

El circuito presentado puede proporcionar tensiones estabilizadas de salida de 3 a 12 V con corrientes de hasta 500 mA, dependiendo solo del transformador utilizado. El transformador debe tener tensiones RMS un poco más altos de lo que se desea en la salida. Por ejemplo, para 3 o 4.5 V de salida, use un transformador de 6 V. El diodo Zener debe ser 0.6 V más que el voltaje deseado en la salida. Por ejemplo, para un eliminador de 6 V, utilice un zener de 6,8 V (valor estandarizado más cercano). Para 12 V, utilice un zener de 12,6 V. El transistor debe montarse en un radiador de calor. Este eliminador no tiene protección contra cortocircuitos en la carga suministrada.
Eliminador de batería estabilizado
