Conectado a la salida de auriculares de una radio AM o FM, este circuito activa un relé cuando se capta un tono de audio. Con esto, usando un transmisor simple que produce un tono, es posible usar una radio ordinaria como receptor de control remoto. El circuito utiliza un transformador de salida invertido, del tipo que se puede quitar de las radios de transistores no utilizados y el relé debe ser sensible a 6 V. El suministro se puede realizar con baterías normales. El capacitor de 100 nF se puede cambiar si hay una tendencia a dispararse debido a un ruido excesivo en el receptor.

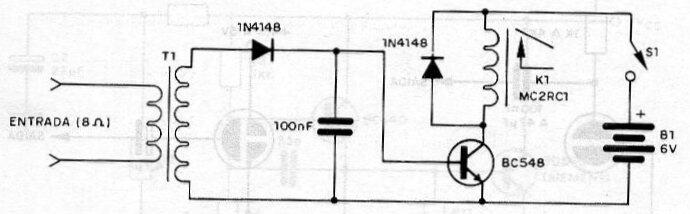

Disparador por tono de audio | Haga click en la imagen para ampliar |
