Este circuito tiene una impedancia de entrada de 1 M ohm y una ganancia excelente, con la excitación configurada en P1. El consumo es del orden de 8 mA y se puede alimentar con tensiones de 12 V a 20 V. Los FET admiten equivalentes como el BF245 y la impedancia de salida es de 5 kohms con una señal de 3 Vpp, suficiente para excitar a la mayoría amplificadores de audio comunes. Las conexiones de señales de entrada y salida deben realizarse con cables apantallados.

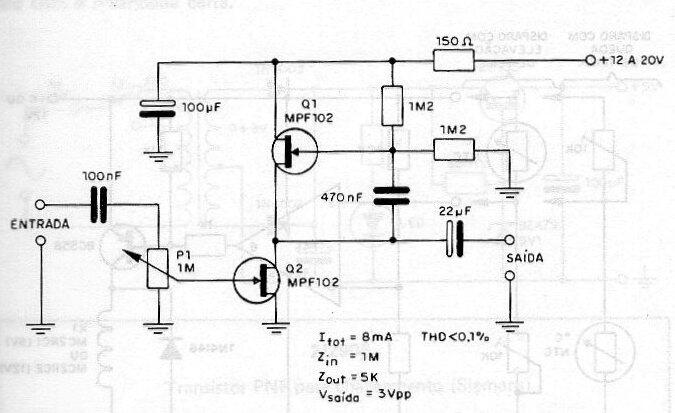

Preamplificador de micrófono com FET | Haga click en la imagen para ampliar |
