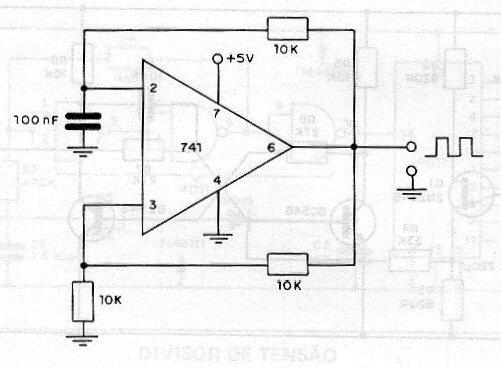

Con los valores de los componentes indicados, este circuito produce una señal rectangular de aproximadamente 1 kHz. No es necesario que la fuente sea simétrica y puede variar entre 5 y 15 V. En la sección de matemáticas para electrónica, el internauta tendrá las fórmulas para calcular la frecuencia de este circuito. Se pueden utilizar otros amplificadores operacionales. La frecuencia máxima generada para el 741 es de alrededor de 100 kHz.
Astable con el 741
