Utilizado en una fuente de alimentación convencional, este circuito puede regular tensiones entre 6 y 25 V con corrientes de salida de hasta 10 A. Puede utilizar un diodo zener de 723, 1 W o un 78XX para obtener la tensión de referencia y por tanto la salida deseada. Los resistores de 0,22 ohm deben cablearse con al menos 2 W de disipación. Los transistores 2N3055 deben estar equipados con grandes disipadores de calor. El TIP41 también debe montarse en un radiador de calor.

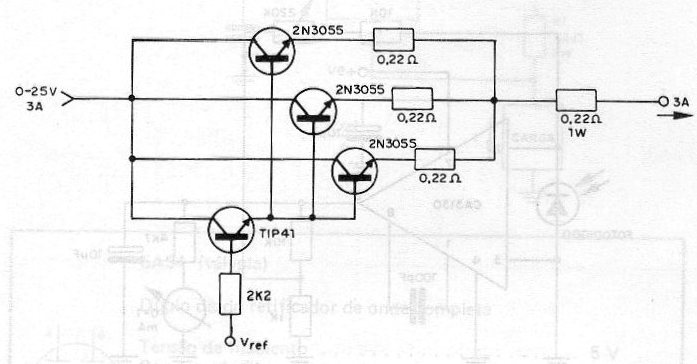

Amplificador de corriente de hasta 10 A | Haga click en la imagen para ampliar |
