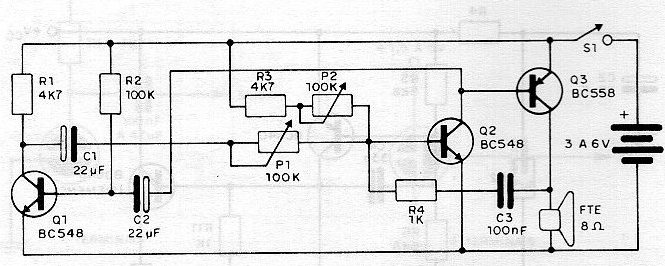

Esta sirena genera sonidos modulados cuya frecuencia central se ajusta en P2 y cuya modulación se ajusta en P1. La frecuencia del sonido central viene dada por C3 y la frecuencia de modulación por C2. Para tensiones de hasta 6 V, utilice el BC558 como transistor de salida. Para mayor potencia, con fuente de alimentación de hasta 12 V, el BD136 o TIP32 montado en un disipador de calor se puede usar para Q3. Para tensiones de hasta 6 V se pueden utilizar baterías en la fuente de alimentación, pero para tensiones superiores, dado el consumo, se recomienda el uso de una fuente de al menos 500 mA.
Sirena Multisonido | Haga click en la imagen para ampliar |
