Este circuito genera pulsos en secuencia en la salida 4017, a una velocidad que se establece en el potenciómetro P1 y que también depende de C1. El circuito se puede alimentar con tensiones de 5 a 15 V. Obtenga más información sobre el funcionamiento de este circuito descargando circuitos secuenciales del sitio web y también del curso de electrónica digital. El artículo que trata sobre el funcionamiento del 4017 también es interesante por cualquier cambio en el número de salidas del circuito.

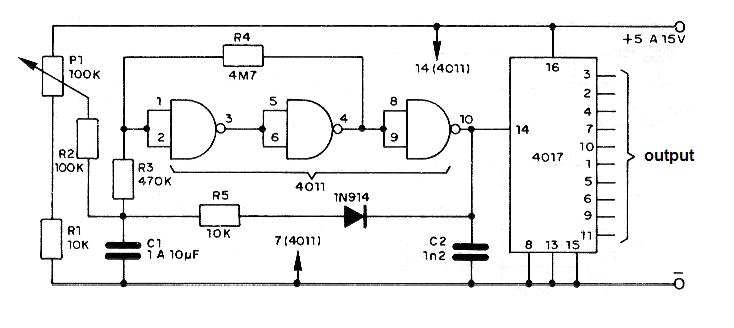

Secuenciador con 4017 | Haga click en la imagen para ampliar |
