Aunque los transistores uniunturaya no se utilizan, este circuito tiene una finalidad didáctica. El sector de pulsos del unijuntura se puede reemplazar por un circuito equivalente, con tecnología CMOS, por ejemplo, o incluso un transistor. Los pulsos de la unión excitan un oscilador amortiguado, establecido en P2. El timbre viene dado por los condensadores que se pueden cambiar. La señal de este circuito debe aplicarse a un amplificador de audio. El ajuste de la frecuencia de repetición del pulso se realiza en P1.

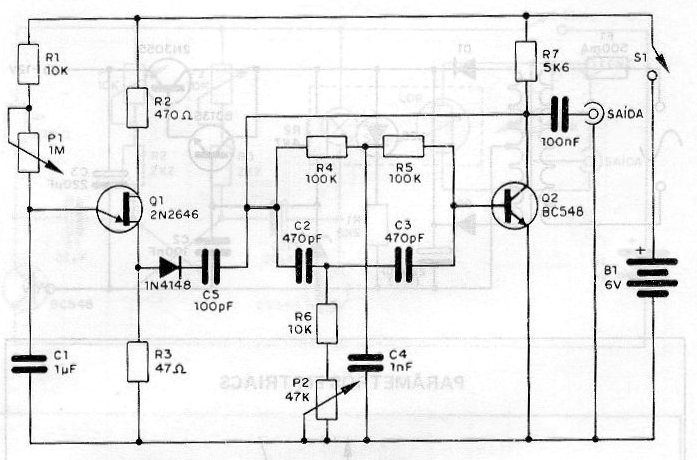

Zumbador Electrónico con Unijuntura | Haga click en la imagen para ampliar |
