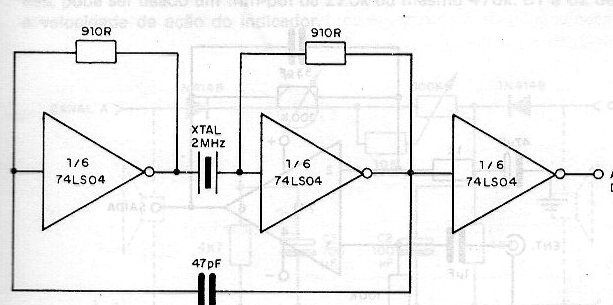

Este circuito sirve como reloj para microcontroladores, como el Z80, donde la frecuencia la determina el cristal. Este cristal se puede cambiar según la aplicación. Consulte la sección de hojas de datos o el Curso de electrónica digital para obtener detalles sobre la distribución de pines del 74LS04, incluidos los pines de alimentación. El capacitor de 47 pF debe cambiarse si se cambia la frecuencia del cristal.
Oscilador de cristal de 2 MHz
