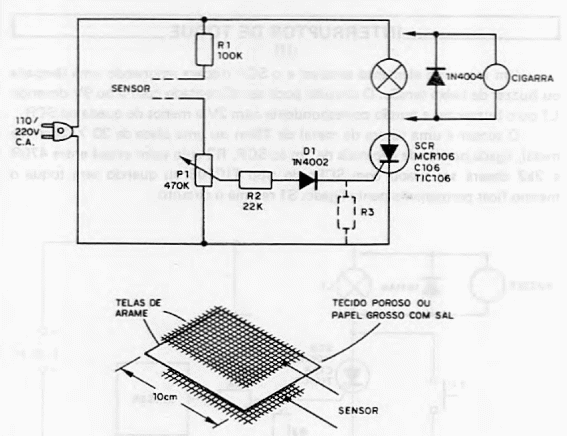

Cuando la humedad en el sensor alcanza un cierto valor, la corriente circulante se vuelve suficiente para activar el SCR y activar la lámpara o cigarra. La lámpara debe ser incandescente hasta 40 W y la cigarra debe tener un consumo máximo de 40 W. La sensibilidad se ajusta en la olla. Recuerde que el circuito no está aislado de la red y que el sensor debe estar en una ubicación que evite el contacto directo, ya que puede provocar choques. El SCR debe ser el TIC106B para la red de 110 V y el TIC106D para la red de 220 V. Los detalles del sensor se dan en la figura.
Sensor de humedad
