El circuito presentado tiene un oscilador con unijuntura (relajación) que excita un biestable con dos transistores. La frecuencia, que puede variar entre unos pocos hertz y unas pocas decenas de kilohertz, depende de C1. El circuito se puede alimentar con tensiones de 6 a 12 V y eventualmente se debe cambiar R4 para obtener una excitación adecuada. Aunque las articulaciones ya no se utilizan, el circuito tiene una finalidad didáctica.

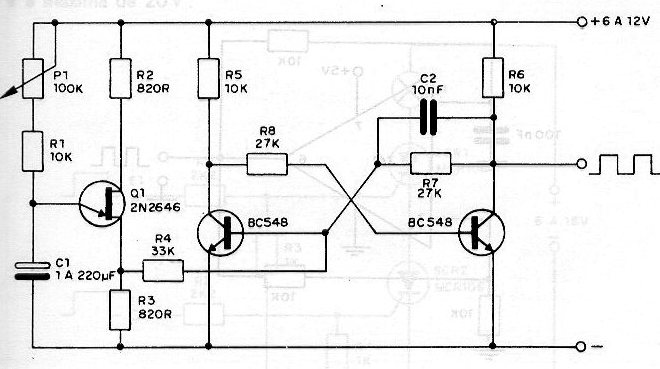

Unijuntura biestable | Haga click en la imagen para ampliar |
