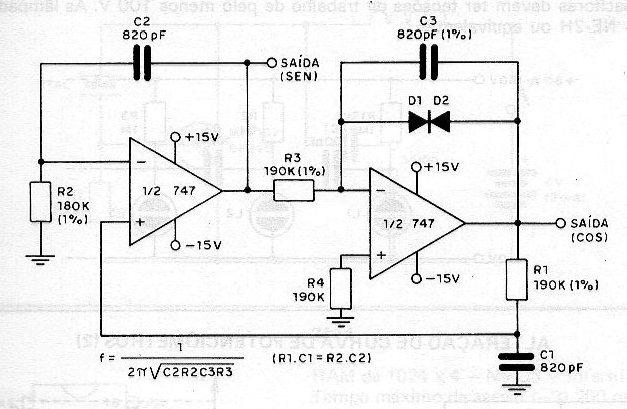

Este oscilador genera dos señales en oposición de fase. La frecuencia de las señales viene dada por la fórmula al lado del diagrama. Se debe utilizar fuente de alimentación simétrica y amplificadores operacionales equivalentes a los indicados. Vea que se utilizan componentes de alta precisión para obtener un mejor rendimiento del circuito. D1 y D2 pueden ser dos diodos comunes conectados como se muestra. Observamos que el amplificador operacional 747 ya no es un componente común en la actualidad.
Oscilador en cuadratura
