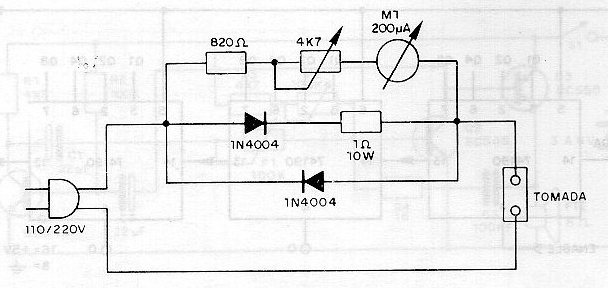

El circuito que se muestra mide la potencia consumida por el aparato hasta 200 W. El indicador consta de un instrumento analógico de 200 uA a 1 mA de fondo de escala, y el ajuste de escala se realiza utilizando una lámpara de 100 W como referencia. Este ajuste se realiza en el trimpot 4k7. Consulte el artículo completo sobre el montaje de dispositivos como este en el sitio web.
Wattímetro para aparatos domésticos
