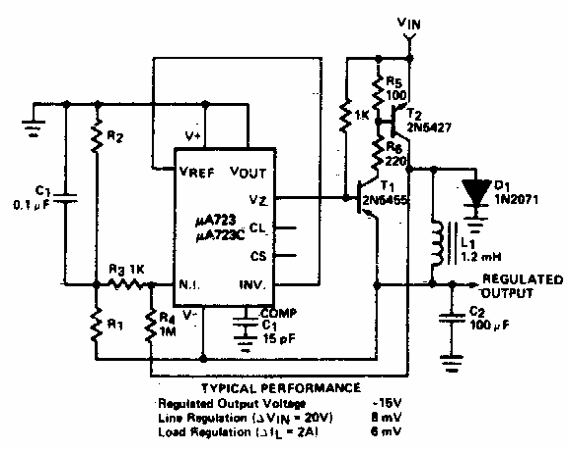

Usando el conocido circuito integrado 723, este circuito proporciona una tensión de salida como se muestra al lado del diagrama, dependiendo de los componentes usados. El transistor de potencia determina la corriente y debe estar equipado con un radiador de calor.
Regulador conmutado negativo
