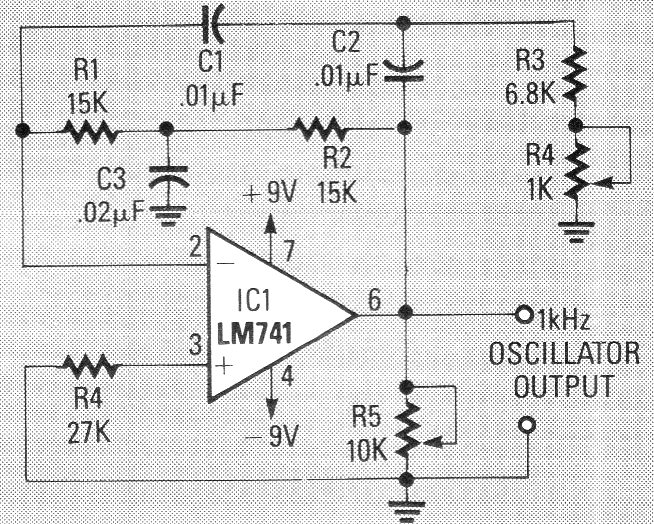

Con los valores de los componentes indicados, este oscilador produce una señal sinusoidal de 1 kHz. Se pueden utilizar amplificadores operacionales equivalentes y la fuente de alimentación debe ser simétrica. El circuito es de una Radio Electronics de 1989.
Oscilador 741 1 kHz con Doble T | Haga click en la imagen para ampliar |
