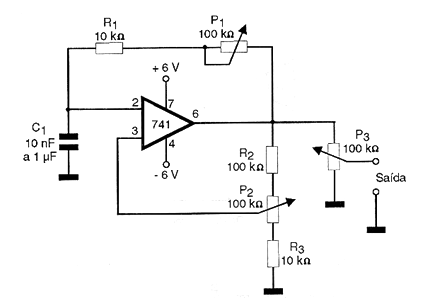

Este circuito puede generar señales en el rango de audio entre fracciones de hertz hasta aproximadamente 10 kHz sin problemas. Podemos utilizarlo como base para generadores de señales o simples instrumentos musicales o incluso para alarmas. En la figura tenemos la configuración utilizada en base a un amplificador operacional del tipo 741. La frecuencia básicamente depende de P1, R1 y el capacitor C que puede asumir los valores indicados en el diagrama. P1 controla la frecuencia al mismo tiempo que P2 controla la simetría de la señal fijando la tensión de referencia en el pino 3 del amplificador operacional. El objetivo del potenciómetro P3 es controlar la intensidad de la señal de salida, y este componente puede eliminarse del circuito según su aplicación. Recuerde que la señal de salida es de baja potencia con una impedancia de aproximadamente 50 ohmios. También es posible utilizar un paso de amplificador de potencia en este caso para excitar cargas como altavoces.
