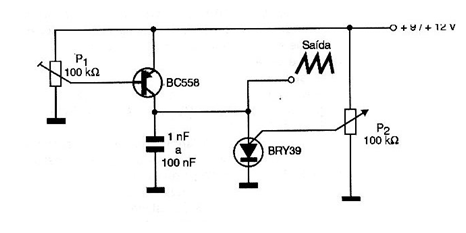

El circuito que se muestra en la figura hace uso de un transistor programable unijuntura BRY39 y genera señales de diente de sierra cuya frecuencia depende del valor del capacitor utilizado y que puede alcanzar algunos cientos de kilohertz. El ajuste de frecuencia de la señal generada se realiza en el trimpot que actúa sobre la base de Q1, que a su vez funciona como una fuente de corriente constante para garantizar una carga linear de un capacitor. La tensión de alimentación puede oscilar entre 9 y 12 volts.
Generador de dientes de sierra
