Amplificador de instrumentación (CIR17315S)

Written by: Newton C. Braga
Category: Banco de circuitos



Este circuito se caracteriza por su alto CMRR. El circuito es de documentación de los años 90. Se pueden utilizar operacionales equivalentes modernos.

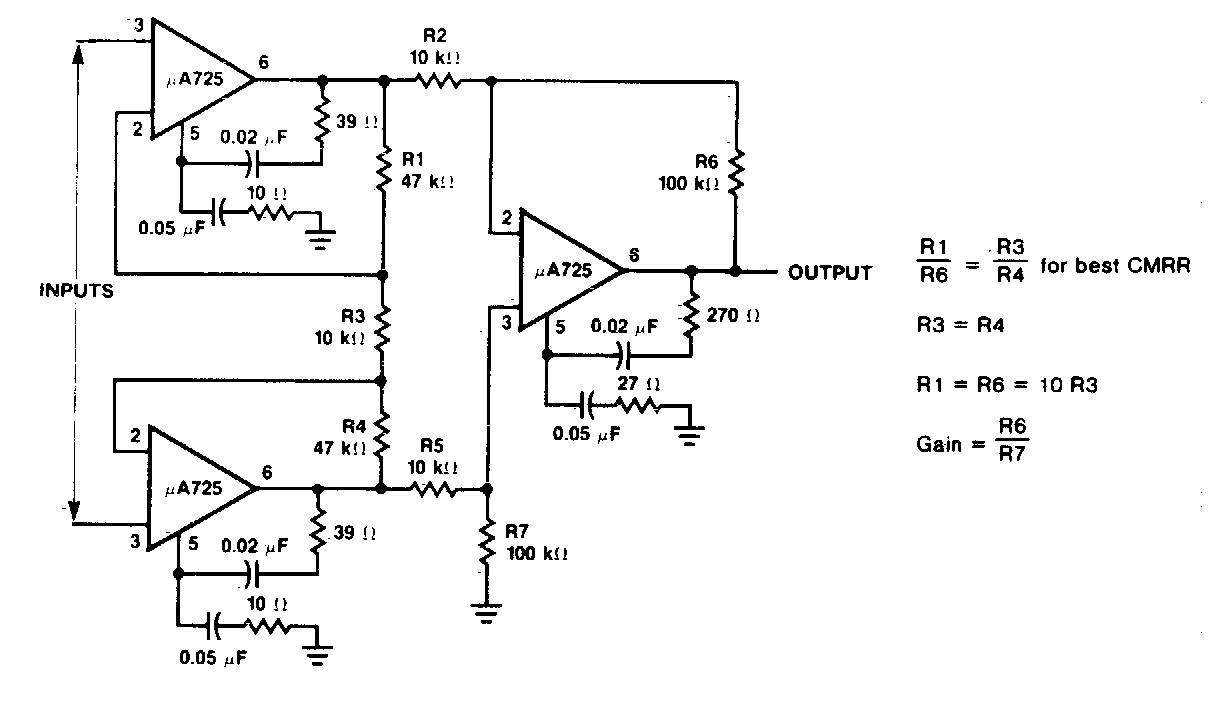

Amplificador de instrumentación
Amplificador de instrumentación | Haga click en la imagen para ampliar |
