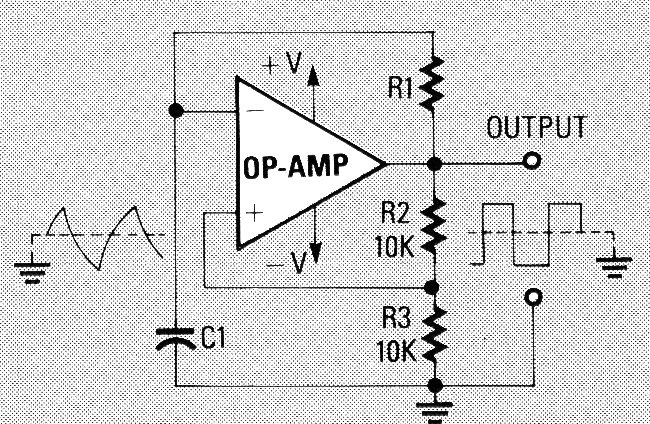

Cualquier amplificador operacional, como el 741, puede usarse en este oscilador cuya frecuencia depende de R1 y C1. R1 puede tener valores entre 10k y 1 M al mismo tiempo que C1 puede tener valores entre 1 nF y 10 uF. La alimentación debe ser simétrica y tenemos señales exponenciales y rectangulares. El circuito es de 1989 documentación.
Relajación con operacional | Haga click en la imagen para ampliar |
