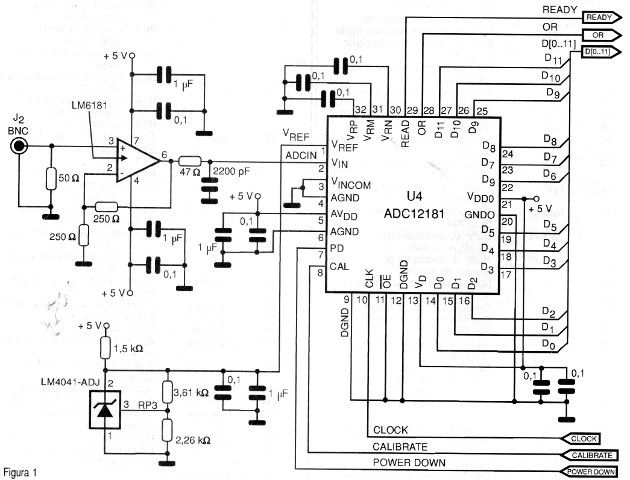

El convertidor A / D de alta velocidad ADC12181 está indicado para aplicaciones en procesamiento de imágenes, adquisición de datos para PCs, escáneres y escáneres de formas de onda. Una característica importante del ADC12181 de National es la inclusión de un circuito de muestreo y retención interna que facilita los proyectos. En el circuito de aplicación mostrado en la figura 1 todas las tensiones se deben aplicar simultáneamente. Como se trata de circuito de alta velocidad es muy importante tener cuidado con el diseño de las líneas de señal. Una precaución importante en esta aplicación es que tanto las tierras para las señales digitales como para los analógicos estén en los mismos niveles evitando el acoplamiento capacitivo entre ellos. La referencia de tensión es dada por un CI LM4041, y el amplificador operacional de alta velocidad LM6181 hace el acoplamiento de la fuente de señal externa al circuito convertidor de entrada.
