Shield TTL para TTL (CIR15197S)

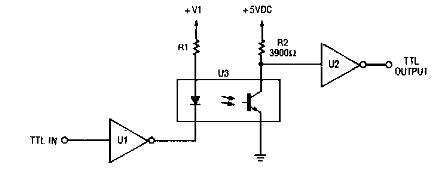

En la figura tenemos un circuito de blindaje básico con aislador óptico TTL a TTL. Para el LED emisor, el voltaje puede ser diferente de 5 V.

Shield TTL para TTL
