Este circuito se encontró en un manual de General Electric de 1968. El circuito es para motores de 3 A, pero se puede cambiar de acuerdo con el SCR utilizado. El SCR es del tipo 106 y R1 es de 10k.

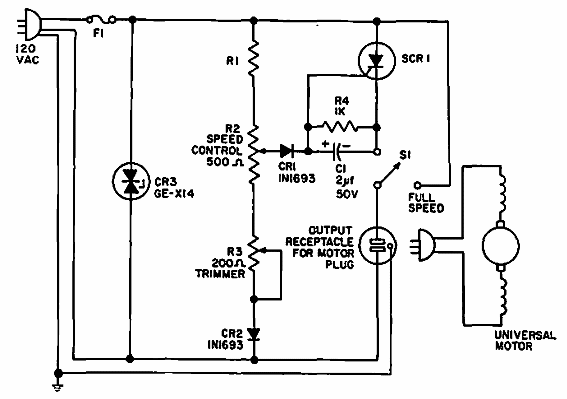

![Control universal del motor
Control universal del motor](/images/sampledata/cir/CIR15132S_0001.gif)
Control universal del motor
Este circuito se encontró en un manual de General Electric de 1968. El circuito es para motores de 3 A, pero se puede cambiar de acuerdo con el SCR utilizado. El SCR es del tipo 106 y R1 es de 10k.
