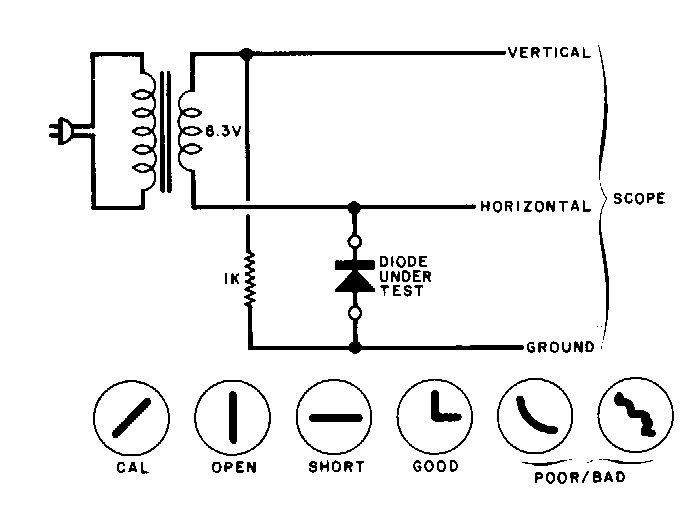

Con este circuito de una electrónica popular de los años 90 es posible probar un diodo con el osciloscopio visualizando su curva característica. El transformador puede tener corrientes de 100 mA o más.
Prueba de diodos | Haga click en la imagen para ampliar |
