Amplificador de 500 mW con el 741 (CIR14292S)

: Written by: Newton C. Braga; Category: Banco de circuitos

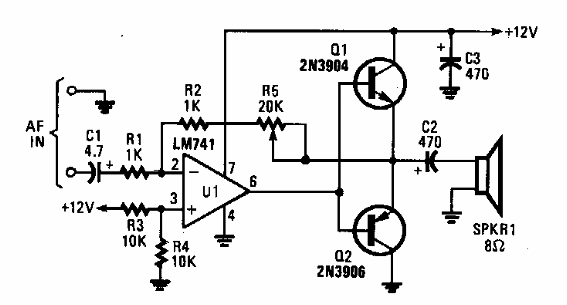

Este circuito se encontró en una Popular Electronics de los años 80. Los transistores son de propósito general. El potenciómetro R5 ajusta la ganancia.

Amplificador de 500 mW con el 741
