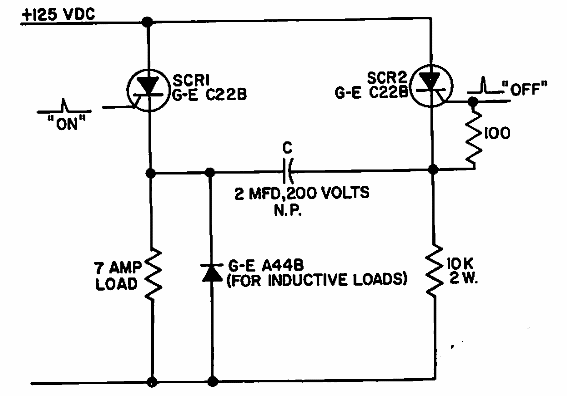

Este circuito se obtuvo en la documentación de General Electric de 1965. Los SCR pueden ser equivalentes comunes modernos. El circuito se dispara con pulsos positivos. La carga puede ser de hasta 7 A.
Llave estática con traba
Este circuito se obtuvo en la documentación de General Electric de 1965. Los SCR pueden ser equivalentes comunes modernos. El circuito se dispara con pulsos positivos. La carga puede ser de hasta 7 A.
