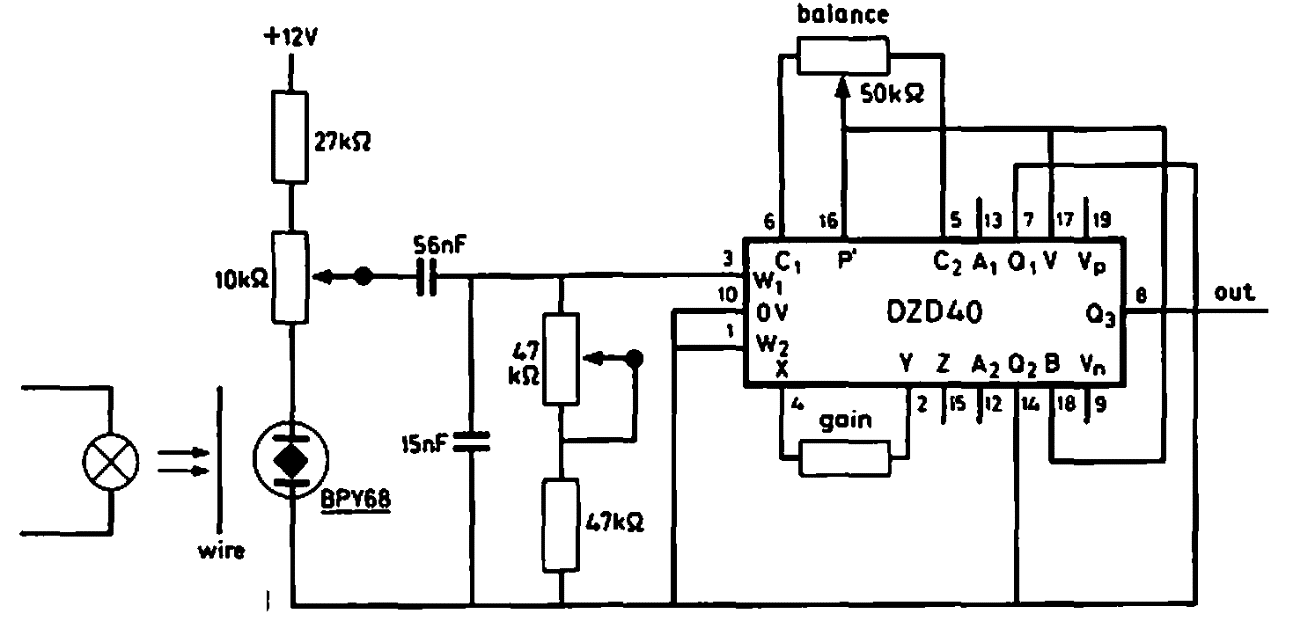

Detector de movimiento (CIR13999S)

Este circuito de Philips de los años 70 hace uso de componentes de la época. El DZ040 es un circuito integrado poco común en la actualidad.

Detector de movimiento | Haga click en la imagen para ampliar |
