Los LEDs se comportan como diodos y lo que esta prueba es similar. Esto se puede probar con el circuito que damos por debajo de donde se obtiene la curva característica de este componente. El circuito de prueba que hace uso de un pequeño transformador y un osciloscopio se muestra en la Figura 1, ya que se ha simulado en el Multisim Blue.

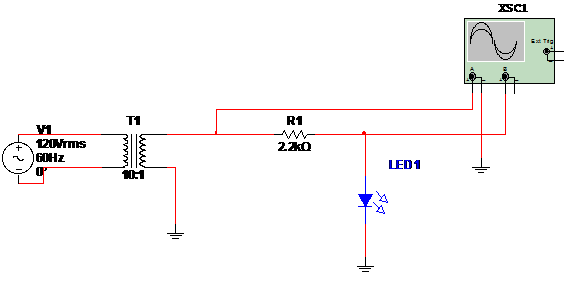

Figura 1 - LED circuito de prueba.

El transformador puede ser de cualquier tipo con tensiones secundarias entre 5 y 12 V y la corriente de 50 mA y 300 mA. LEDs que se pueden probar son los monocromaticos que no cuentan con circuitos de control interno como fuentes de corriente constante, etc. En la figura 2 tenemos una forma de la señal mostrada en el osciloscopio virtual del Multisim Blue.

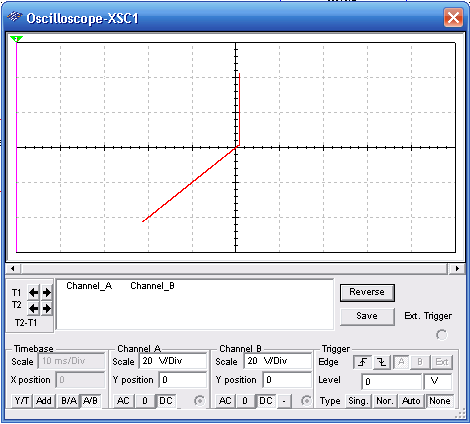

Figura 2 - Característica observada en el osciloscopio



Tenga en cuenta que la base de tiempo (base de tiempo) se ajusta a la función B / A, la tensión en función del voltaje X /Y. Tenga en cuenta también las sensibilidades ajustados en los dos ejes.
La simulación y la netlist están disponibles a continuación para el propio lector de hacer los cambios de circuito que desea.

Haga clic aquí para descargar la simulación
