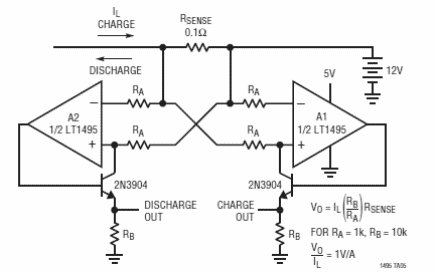

Este circuito se obtuvo del Manual de aplicación de Linear Technology de 2005. El circuito detecta tanto la carga como la descarga de una batería de 12 V. Las fórmulas junto al diagrama permiten calcular los valores de los componentes.
Monitor de corriente de batería
