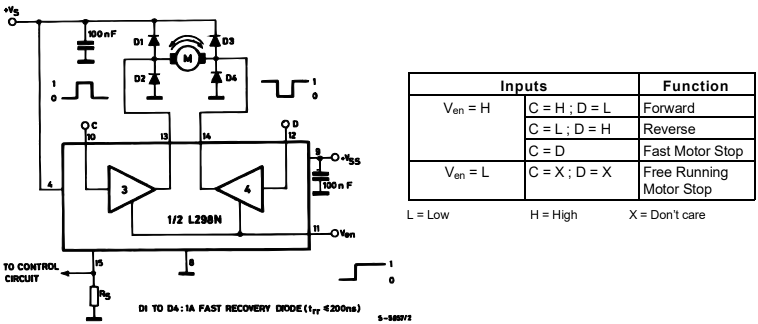

Este circuito es sugerido por el manual ST Microelectronics L298 para un puente de 4 A. El voltaje máximo es de 46 V y las entradas cumplen con TTL. Al lado del diagrama está la tabla de niveles lógicos para el control de carga.
Shield de control bidireccional de motor de CC de 4 A | Haga click en la imagen para ampliar |
