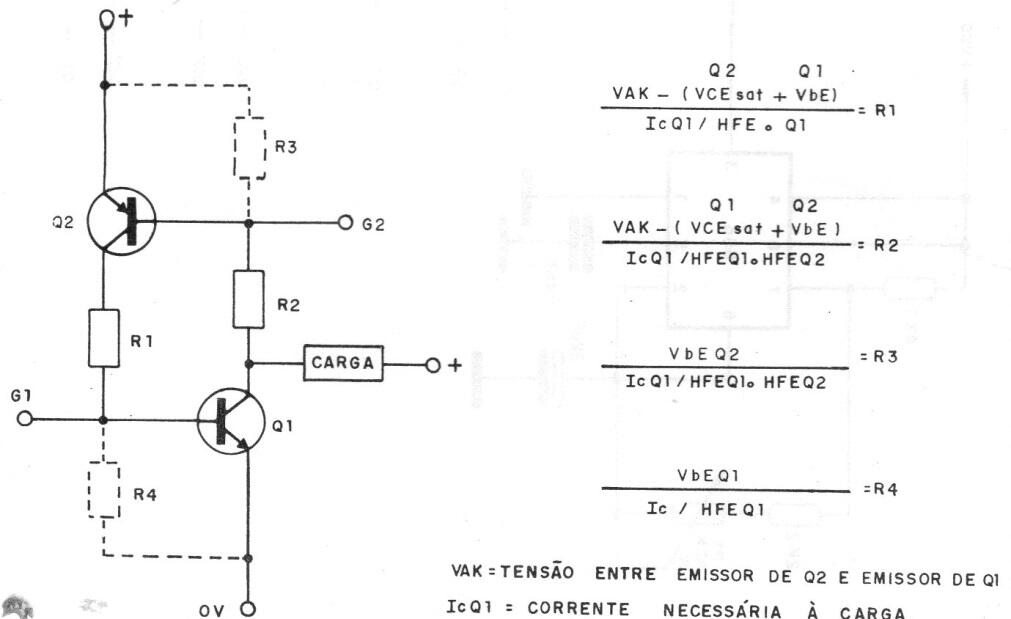

En la figura tenemos la manera de simular un SCR usando dos transistores complementarios de propósito general como BC548 y BC558. Al lado del diagrama se dan las fórmulas para calcular los componentes utilizados. Se pueden encontrar varios circuitos prácticos en el sitio utilizando esta configuración.
Simulador de SCR | Haga click en la imagen para ampliar |
