Este circuito debe tener su entrada conectada al colector del último transistor de FM del receptor de FM. Cuando se sintoniza una estación, el LED se ilumina. El circuito es de documentación de 1987 y está alimentado por la propia fuente del receptor. P1 ajusta la sensibilidad.

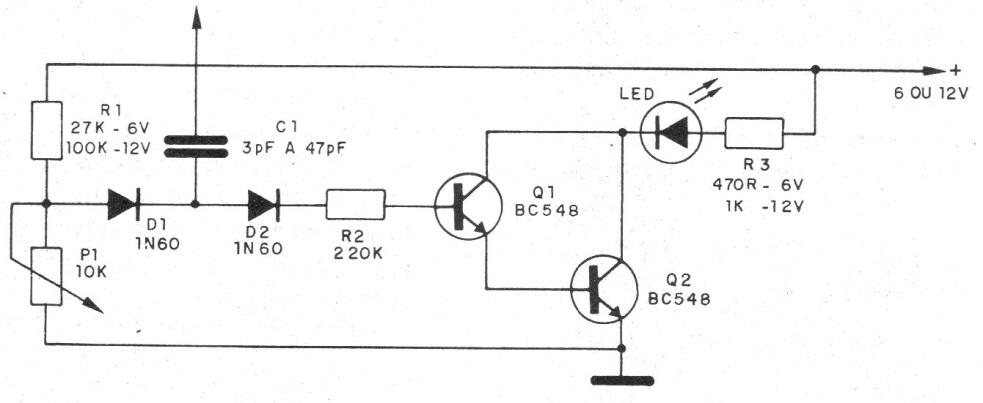

Indicador de sintonía | Haga click en la imagen para ampliar |
