Esta fuente de alimentación de 3, 5, 6, 9 y 12 V seleccionada por un interruptor tiene un indicador digital de la tensión seleccionada. El indicador no es un voltímetro, sino que solo indica la posición del interruptor. El circuito es de una publicación de 1987 y el transistor 2N3055 debe montarse en un buen disipador térmico. El transformador es de 16 V con 2 A de corriente. Los displays son de cátodos comunes de cualquier tipo y diodos 1N4004 o equivalentes.

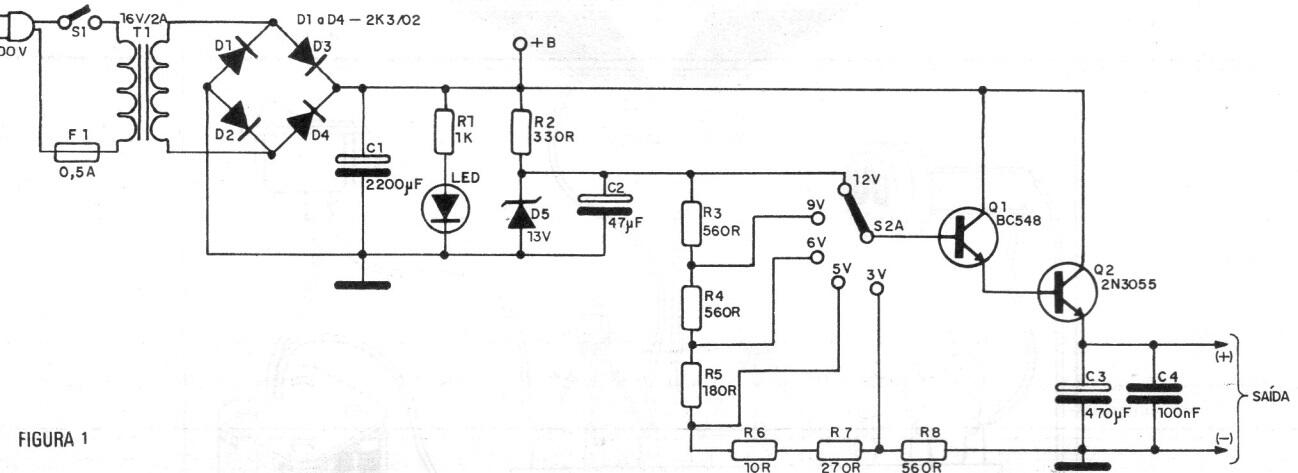

Fuente con indicador de tensión digital | Haga click en la imagen para ampliar |
