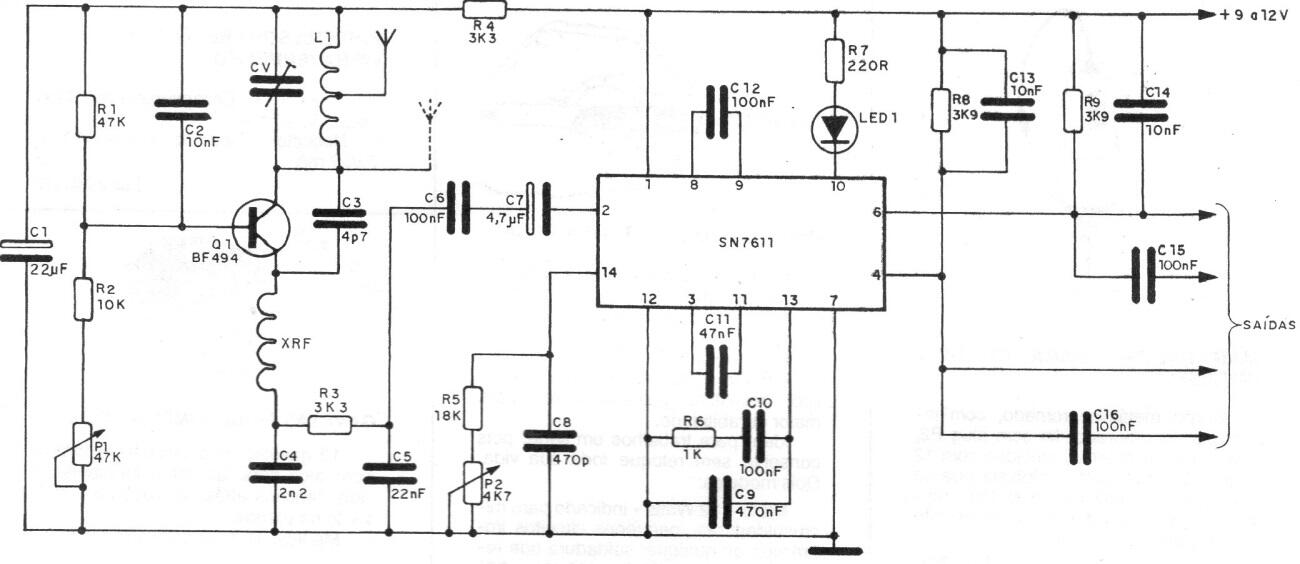

Este circuito, por su simplicidad y el hecho de usar un detector superregenerativo, solo funciona con estaciones de señal fuerte. El circuito es de una documentación de 1987 y utiliza un circuito integrado de decodificador que ya no es común hoy en día. La salida del circuito debe estar conectada a la entrada de un amplificador estéreo. L1 consta de 4 vueltas de 24 o 26 hilos de 1 cm de diámetro sin núcleo. XRF es 100 µH.
Radio FM estéreo regenerativa | Haga click en la imagen para ampliar |
