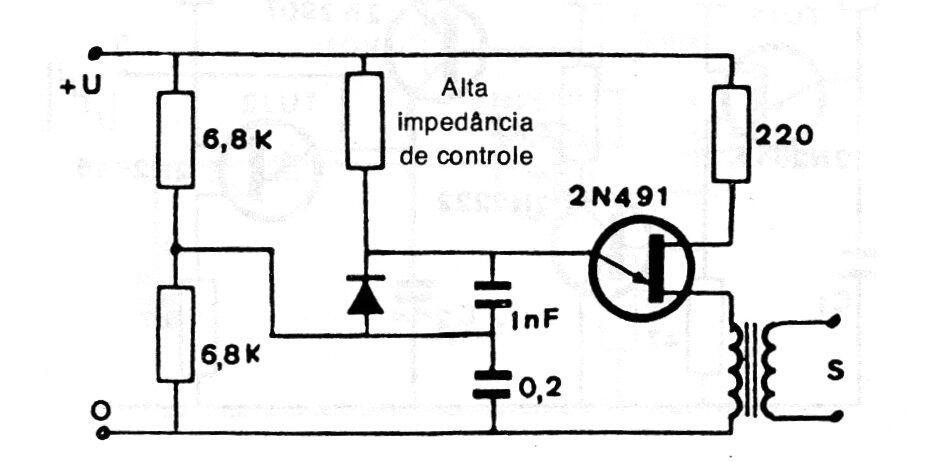

Se utiliza un pequeño transformador elevador de tensión en este circuito generador de impulsos que se encuentra en una documentación de la década de 1980. Solo la tensión es alta porque la corriente del circuito es baja, dadas las características del transistor unijuntura utilizado. La alimentación puede estar entre 9 y 18 V y el resistor sin valor determina la frecuencia del pulso.
Generador de pulso de alta intensidad | Haga click en la imagen para ampliar |
