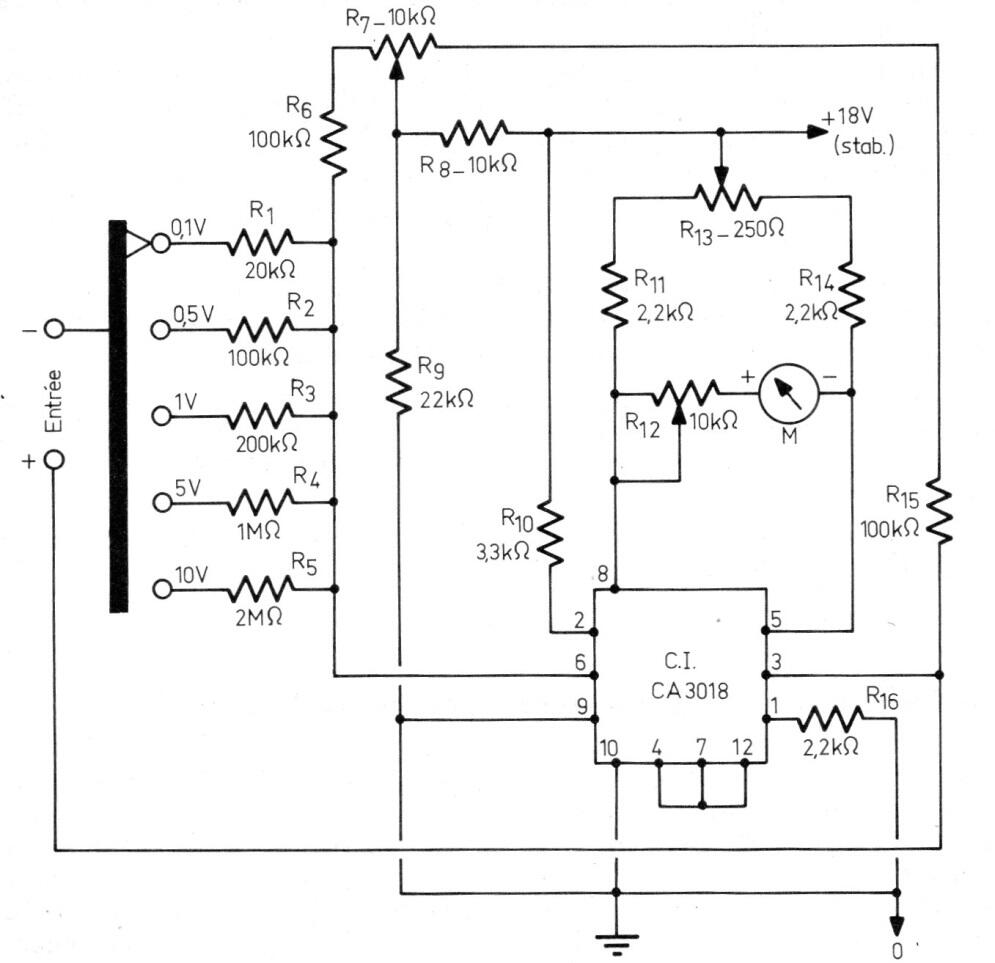

Encontramos este circuito en una antigua documentación de los años 80. El circuito integrado utilizado es en realidad una matriz de 4 transistores coincidentes. El circuito se puede hacer con transistores discretos. La precisión del circuito dependerá de la precisión de las resistencias de entrada y, en lugar del instrumento indicador original, se puede usar la escala de microamperes de un multímetro analógico estándar.
Voltímetro de 200 k ohms por volt | Haga click en la imagen para ampliar |
