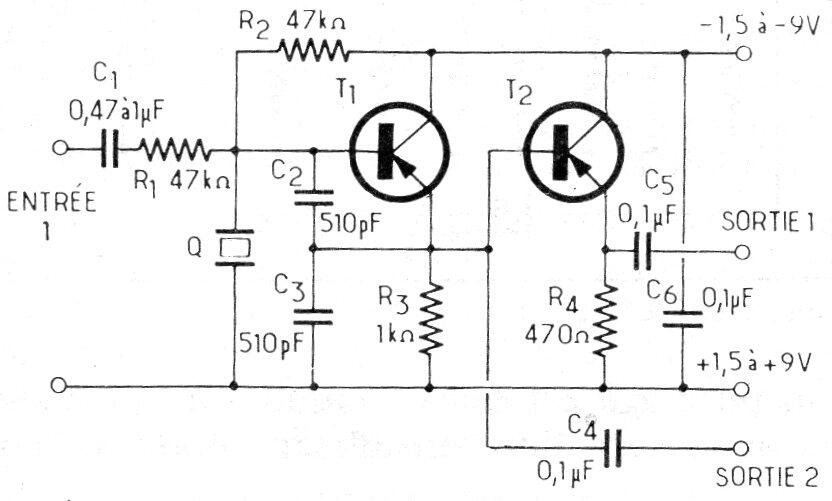

Este circuito estabilizado de cristal de cuarzo se encontró en una documentación europea (Francia) de la década de 1980. El circuito se puede implementar con transistores RF PNP o incluso NPN si la fuente de alimentación se invierte. El circuito tiene salidas complementarias que actúan como un disparador.
Oscilador controlado hasta 100 MHz | Haga click en la imagen para ampliar |
