Este circuito genera una señal triangular lineal cuya frecuencia está determinada por C1. Los transistores admiten equivalentes. Encontramos este circuito en una publicación francesa de los años 80. Los diodos zener son 7V5. El circuito está alimentado por 12 V y también tiene una salida rectangular. Los transistores se usan comúnmente.

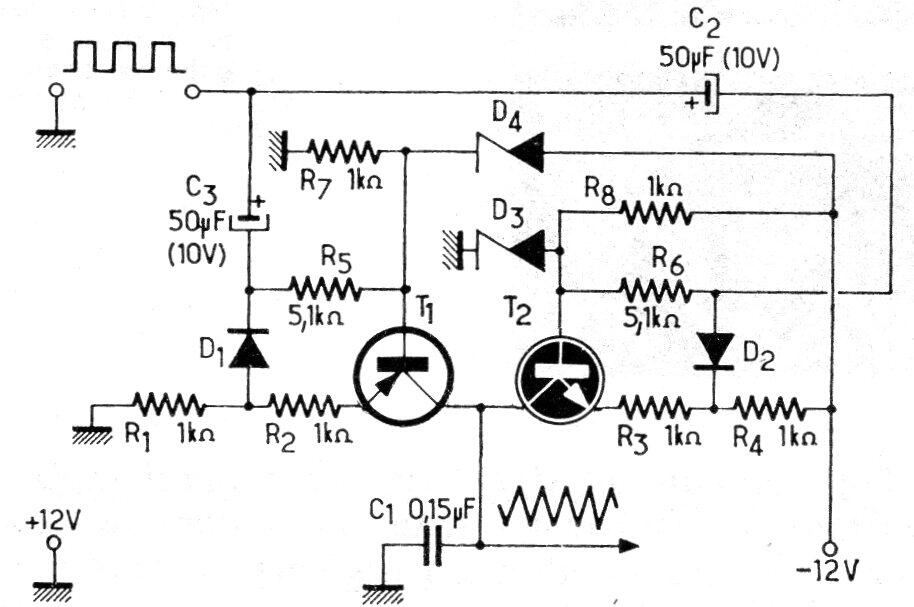

Oscilador Triangular | Haga click en la imagen para ampliar |
