Este disparador utiliza dos transistores que se han encontrado en una antigua documentación francesa. El circuito está alimentado por una tensión de 12 a 15 V y los transistores pueden ser el BC558. La tensión del zener puede estar entre 3 y 12 V dependiendo del disparo deseado.

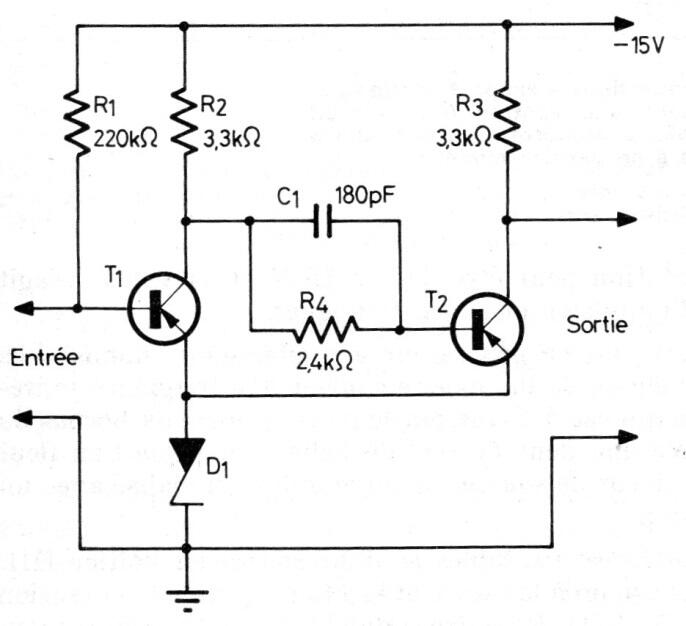

Schmitt Trigger | Haga click en la imagen para ampliar |
