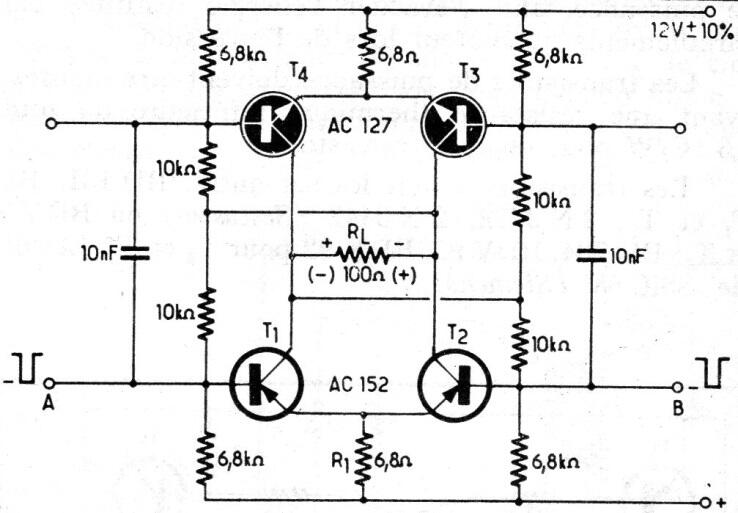

Este circuito de puente H puede usar transistores de media potencia de hasta 500 mA como BD135 y BD136 o para 2 A como TIP31 y TIP32. El circuito es de documentación antigua y su potencia depende del tipo de motor controlado. Los transistores estarán equipados con disipadores de calor.
Shield de Puente H | Haga click en la imagen para ampliar |
